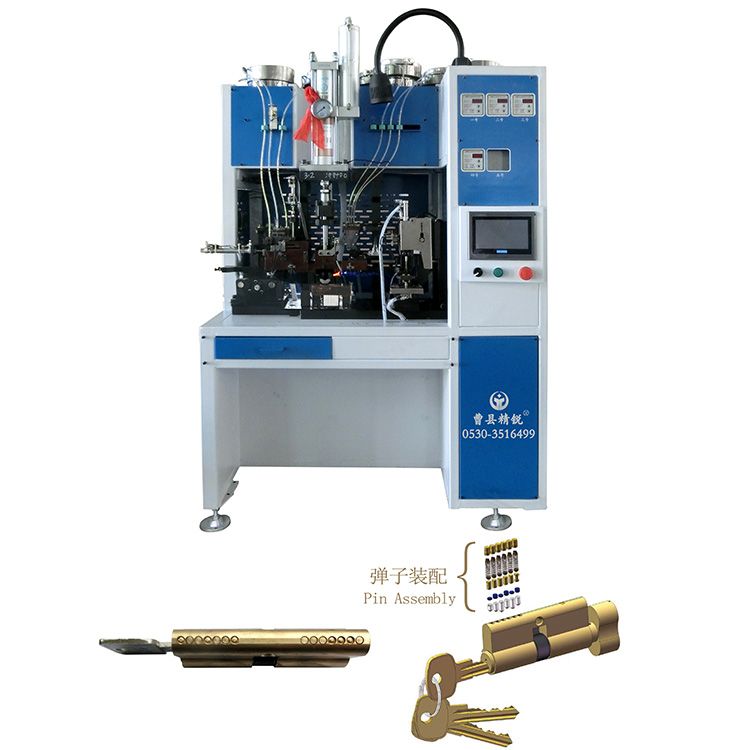

JRZ-80锁芯弹子装配机
产品介绍：
本设备研制用于电脑槽、S槽、AB珠、挂锁等各类锁芯自动配送弹子组装机，其具有自动识别钥匙牙花功能；旨在提高工厂生产的自动化程度和生产效 率，以减轻工人的劳动强 度与提高生产产量，其设计重在于伺服电机与气动原件，气动原件与气动原件之间的协调运动的控制，在设备中采用了触摸屏显示与PLC模块控制系统结合设计方法。本设备适用于电脑槽、S槽、AB珠、挂锁等各类锁芯自动配送弹子，平头弹子，弹簧，封门一次性自动装配自动压合成型。
加工工序：
配送弹子工位：插入钥匙插入夹具→识别牙花→伺服传动配弹子→气缸推送至下工位。
配送平头弹 子弹簧封珠工位：感应定位→伺服传动自动配送平子 弹簧封珠→气缸推送至下工位。压合冲压工位：锁壳放入夹具→感应定位→弹子送料→平子 弹簧封珠送料→增压气缸压合。
机器配置：
滚珠丝杆：台 湾TBI
气动配件：台 湾亚德客
电器配件：德国西门子/日本和泉
轴承：日本NSK
伺服电机：深圳汇川/无锡信捷
机器参数：
加工范围：锁壳长度60-130mm
工作效率：2000-2800把/8小时（双头）
机器尺寸：1.1*0.85*1.7
机器重量：400kg
机器功率：1.6kw
本设备研制用于电脑槽、S槽、AB珠、挂锁等各类锁芯自动配送弹子组装机，其具有自动识别钥匙牙花功能；旨在提高工厂生产的自动化程度和生产效 率，以减轻工人的劳动强 度与提高生产产量，其设计重在于伺服电机与气动原件，气动原件与气动原件之间的协调运动的控制，在设备中采用了触摸屏显示与PLC模块控制系统结合设计方法。本设备适用于电脑槽、S槽、AB珠、挂锁等各类锁芯自动配送弹子，平头弹子，弹簧，封门一次性自动装配自动压合成型。
加工工序：
配送弹子工位：插入钥匙插入夹具→识别牙花→伺服传动配弹子→气缸推送至下工位。
配送平头弹 子弹簧封珠工位：感应定位→伺服传动自动配送平子 弹簧封珠→气缸推送至下工位。压合冲压工位：锁壳放入夹具→感应定位→弹子送料→平子 弹簧封珠送料→增压气缸压合。
机器配置：
滚珠丝杆：台 湾TBI
气动配件：台 湾亚德客
电器配件：德国西门子/日本和泉
轴承：日本NSK
伺服电机：深圳汇川/无锡信捷
机器参数：
加工范围：锁壳长度60-130mm
工作效率：2000-2800把/8小时（双头）
机器尺寸：1.1*0.85*1.7
机器重量：400kg
机器功率：1.6kw
